一、 概述

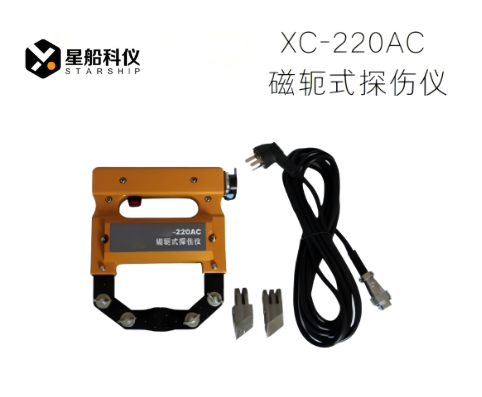

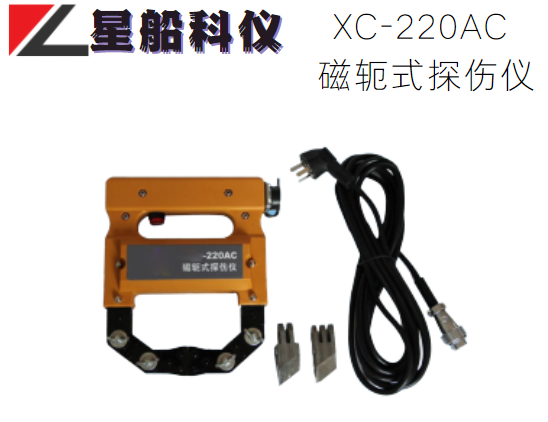

XC系列磁轭式探伤仪，是利用磁轭对铁磁性工件进行磁化的轻便型磁粉探伤设备，能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、飞机制造、汽车零件、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如锅炉压力容器、钢结构、锻件、铸件、焊接件、机加工零件等。
XC系列磁轭式探伤仪有交流、交直流两用磁粉探伤仪，直流供电电源为可充电电池，适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作，一次充电连续工作时间可达6小时以上。交流供电电源采用220V电源直接输入，无需其他仪器配套，操作简单、重量轻、便于携带，因而该仪器得到广泛使用。
二、 技术参数
型 号 分 类 | XC-220AC 交流 | XC—220 交直流两用 |
电 源 | 220V50Hz | 12V / 220V50Hz |
充 电 电 源 | / | 220V 50Hz |
使 用 电 池 | / | MF12—7.2AH |
工 作 电 流 | AC1.5A | AC1.5A / DC1.7A |
充 电 时 间 | / | 8~15h |
电瓶使用时间 | / | 6小时以上 |
工作间隙时间 | 1分钟开1分钟关 | 1分钟开1分钟关 |
磁 化 极 距 | 50~215mm | 50~215mm |
提升力 | A C | >5.5kg（53.9N） | >5.5kg（53.9N） |
D C | / | >18.1kg（177.4N） |
重量 | 探 头 | 3.1kg | 3.1kg |
电池包 | / | 2.9kg |
外形 尺寸(㎜) | 探 头 | 208×52×146 | 208×52×146 |
电池包 | / | 160×70×100 |
充电器 | / | 75×50×40 |
三、标准配置
型 号 分 类 | XC—220AC 交流 | XC—220 交直流 |
探 头 | 1 台 | 1 台 |
电 池 包 | / | 1 只 |
电 池 | / | 1 只 |
电 源 线 | 1 根 | 1 根 |
环 绕 线 | 1 根 | 1 根 |
保险丝管 | 2只（5A） | 2只（5A） |
使用说明书 | 1 份 | 1 份 |
合 格 证 | 1 份 | 1 份 |
保 修 卡 | 1 份 | 1 份 |
包 装 箱 | 1 只 | 1 只 |
