一、应用简介

切割的目的是从被检测材料或零件上切取一定尺寸的试样。金相制样的过程包括一系列操作，每一步的简便和成功取决于上一步的操作，切割影响后续的所有操作，如果切割造成的损伤太多，那么影响会非常不利。

在金相实验室中最常用的是砂轮切割机。选择合适的切割片、稳定的夹具、充足的切削液，设置合理的切削参数，使样品表面损伤降到最低。

二、设备概述

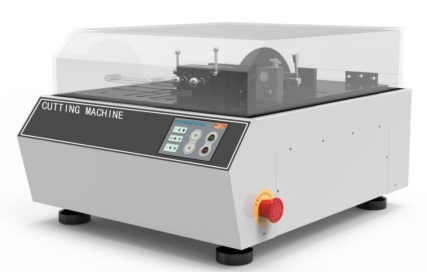

QXC230-Y是一款触摸屏控制、手自一体桌面型精密切割机。拥有优秀的可视性和切割能力，宽敞的工作空间，高扭矩直流电机及无级变速控制系统，动力强，效率高，操作简单。高度自动化，人性化，极大程度减少人力投入，智能切割。适用于切割金属材料、紧固件、线路板、半导体、晶体、陶瓷和岩石等样品。是各企业科研院所及从事进行金相学术研究的首选设备。

三、产品特点

✷手自一体、采用高清彩色触摸屏操作

✷高透亚克力防护罩，同时满足安全和观察需求，采用阻尼合页固定，可在任意位置悬停，使  用方便

✷超大工作平台（490×380mm），适用大样品切割，配230mm切割片最大切割直径55mm，Y向  切割距离220mm，切割速度0.1-6mm/s精确可调，

✷开机自动原点复位，切割过程实时监测转速，过载自动调节，防止切割片抱死损坏电机。实  时显示切割进度。切割完成可自动复位，准备后续切割

✷标配750W大功率电机，转速0-4000rmp无级调速，满足高硬度 大样品切割

✷T型槽夹紧装置，多种夹具可选，支持特殊夹具定做，夹具安装便捷，满足各种切割需求；  独特T型导轨设计，运行稳定可靠

✷上盖具有电子锁定功能，开盖自停，防止误触，安全可靠；也可设定为“解锁”模式，可用  于超出平台范围规格试样的切割

✷电机带冷却风扇，带过载保护

✷机身采用304不锈钢焊接成型，坚固耐用，底座为合金铝板轧制成型，使用寿命长

✷内置循环冷却水箱，降低样品烧伤风险

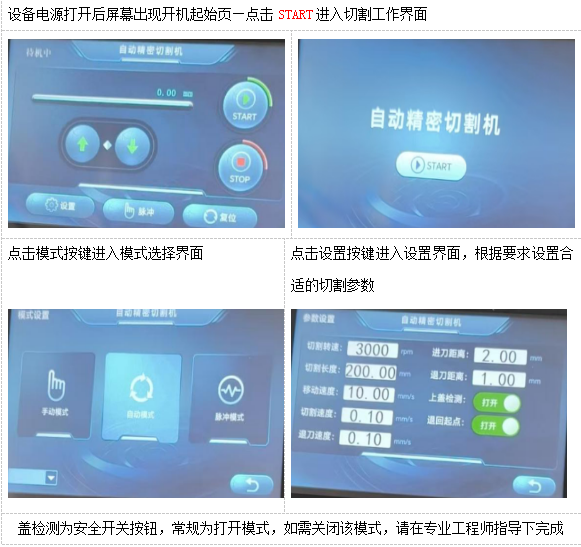

四、界面解析

1. 切割转速：在切割工作时电机的转速（400-4000rpm可调）

2. 切割长度：在自动&脉冲模式下，设定切割片Y向前进距离（0-220mm可调）

3. 移动速度：在自动&脉冲模式下，切割机未工作时移动Y轴运动的速度（0-10mm/s可调）

4. 切割速度：在自动&脉冲模式下，切割机工作时Y轴运动的速度（0-6mm/s可调）

5. 退刀速度：在脉冲模式下，在设定好的切割速度下的退刀速度(0.01-10mm可调）

6. 进刀距离：在脉冲模式下，在设定好的切割速度下的进刀距离（0-5mm可调）

7. 退刀距离：在脉冲模式下，在设定好的切割速度下的退刀距离（0-5mm可调）

8. 盖检测：软件界面，绿色盖检测按钮打开时，开盖时设备无法启动；绿色盖检测按钮关闭时，是否开盖设备都可启动

9. 切割进度条：在自动&脉冲模式下，实时显示设定好切割长度切割过程中所体现的切割进度

10. 复位：在所有模式下，切割完成后点击复位按键，切割片回归零点位置

11. 退回起点：打开退回起点，每次切割完成退回起始位置。

12. 上箭头：Y轴向后方运动

13. 下箭头：Y轴向前方运动

14. START：启动切割按钮

15. STOP：停止切割按钮

16. 急停按钮：按下后设备强制性停止工作，且面板断电

17. 手动模式下可使用手轮或下箭头进行样品切割

退回起点功能：切割完成退回对刀位置，可根据需要自行设置。

五、操作步骤

六、简单故障判断

七、技术参数

八、标准配置清单

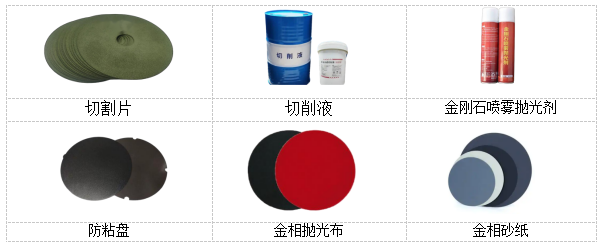

九、可选耗材
