一、应用简介
切割的目的是从被检测材料或零件上切取一定尺寸的试样。金相制样的过程包括一系列操作，每一步的简便和成功取决于上一步的操作，切割影响后续的所有操作，如果切割造成的损伤太多，那么影响会非常不利。
在金相实验室中最常用的是砂轮切割机。选择合适的切割片、稳定的夹具、充足的切削液，使样品表面损伤降到最低。
二、设备概述

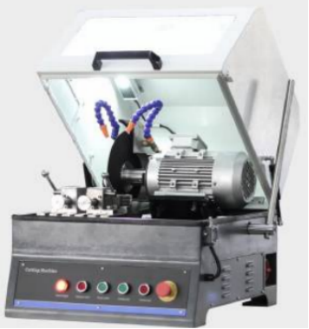

QXC300 是一款台式手动金相切割机。拥有优秀的可视性和切割能力，宽敞的工作空间，高扭矩直流电机及无级变速控制系统，动力强，效率高，操作简单。适用于切割金属材料、紧固件、线路板、半导体、晶体、陶瓷和岩石等样品。是各企业科研院所及从事进行金相学术研究的优选设备。
三、产品特点
✷大切割室便于观察和操作
✷独立冷却系统，确保切割进程
✷标配不锈钢快速平推夹具，夹紧可靠，使用寿命长
✷使用2200W大功率电机，切割能力强，噪音小
✷侧窗可拆换设计，对超长样品轻松解决
✷T型槽夹紧装置，多种夹具可选，支持特殊夹具定做，夹具安装便捷，满足各种切割需求； 独特T型导轨设计，运行稳定可靠
✷上盖具有电子锁定功能，开盖自停，防止误触，安全可靠；
✷电机带冷却风扇，带过载保护
四、技术参数
型号 | QXC300 |
切割方式 | 手动砍切 |
切割片 | Φ300*2*32 |
切割能力 | Φ85 |
切割平台 | W×D=210mm*208mm |
电机功率 | 2.2KW |
供电电压 | 220V/380V |
照明 | 低压直流照明 |
夹持装置 | 标配快速夹具（可订做） |
冷却 | 外置循环冷却水箱（40L) |
尺寸 | 720*725*670mm |
重量 | 85kg |
五、简单故障判断
故障 | 原因 | 解决 |
无电源或无动作 | a. 整机未连接电源 b. 紧急停止按钮被按下 | a. 接上电源 b. 旋出紧急停止按钮 |
切割过程中有明显的振动 | a. 切割力不足 b. 切割片不合适 | a. 降低进给速度 b. 换上合适的切割片 |
六、标准配置清单
序号 | 名称 | 规格 | 数量 |
1 | 设备主机 | QXC300 | 1台 |
2 | 树脂切割片 | Φ300*32*1.5mm | 1张 |
3 | 开口扳手 | 22-24 | 1个 |
4 | 开口扳手 | 34-36 | 1个 |
5 | 出水管及配套附件 | / | 1套 |
6 | 过滤水箱及附件 | / | 1套 |

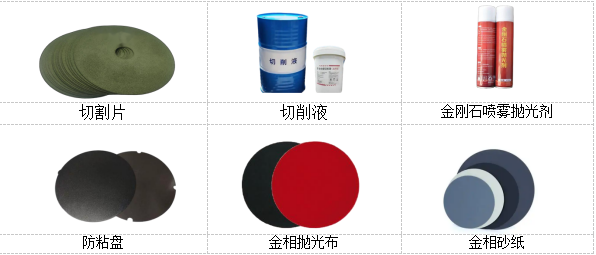

七、可选耗材
