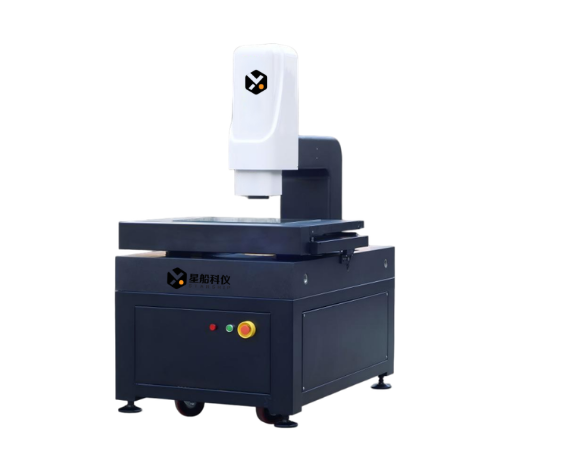

1、高精度大理石工作台 底座及立柱。
2、精密直线导轨和研磨级滚珠螺杆,配合高性能松下伺服马达全闭环控制，高稳定性、高精度。
3、定制高清工业CCD。
4、可程控四环八区LED表面光、直轴轮廓冷光源。
精密光学尺0.5um。
5、自主研发功能强大的全自动测量软件，可自动编程测量。
品 质 特 征
定制高清工业CCD。
精密光学尺0.5um。
高精度大理石工作台 底座及立柱。
可程控四环八区LED表面光、直轴轮廓冷光源。
自主研发功能强大的全自动测量软件，可自动编程测量。
精密直线导轨和研磨级滚珠螺杆,配合高性能松下伺服马达全闭环控制，高稳定性、高精度。
技术规格 H 型：选配激光测头组 T 型：选配接触测头组
仪器型号仪器参数 |
QVP3020 |
QVP4030 | |
测量范围 (mm) | X | 300 | 400 |
Y | 200 | 300 | |
Z | 200 | 200 | |
工作台 | 大理石台面 (mm2) | 640*410 | 740*510 |
玻璃台面(mm2) | 354*254 | 459*359 | |
玻璃承重 (kg) | 50kg | 50kg | |
大理石承重 (kg) | 75kg | 75kg | |
外形尺寸（mm3） | 850*650*1700 | 1050*750*1700 | |
仪器净重（kg） | 500kg | 664kg | |
影像及 测量系 统 | 测量速度 | MAX:300mm/s | |
CCD | 定制高清工业相机 | ||
变焦物镜 | 光学变倍镜头 0.7-4.5X | ||
视频放大倍率 | 40-280X | ||
工作距离 | 82mm | ||
显示分辨率 | 0.0001mm | ||
重复性 （测量标准尺） | ±2.8µm | ||
测量精度 (µm） （测量标准尺） | ±XYZ 轴<（2.8+L/200)µm , ±Z 轴（探针测量时）<（2.8+L/200） µm | ||
照明 | 可程控四环八区LED 表面光及轮廓光 | ||
电源 | 220V±10％(AC) 50HZ 20A | ||
机台配备
主要配件清单和品牌
序 号 | 说 明 | 名 称 | 规格型号 | 单位 | 数量 | ||
1 | 设 备 主 体 | 1 | QVP4030 基座和立柱 | 采用大理石（00 级）材料，坚固的平台设计，保证拥有极高的稳定性及刚性 | 台 | 1 | |
2 |
驱动方式：三轴均采用中央驱动方 式，保证机械结构的长期稳定性 | X 直线导轨Y 直线导轨Z 直线导轨 X 研磨滚珠丝杆y 研磨滚珠丝杆Z 研磨滚珠丝杆 |
条 |
导轨6条，丝杆 3 根 | |||
3 | 灯光系统 | 可编程控制： 四环八区 LED 表面冷光源，直轴轮 廓冷光源 | 个 | 1 | |||
4 | 运动控制系统 | 集合数据处理，运动控制，灯光调节等 | 套 | 1 | |||
5 | 高解析度彩色 CCD | 定制高清晰工业高清 CCD | 个 | 1 | |||
6 | 光学变倍镜头 | 光学变倍镜头 | 套 | 1 | |||
7 |
伺服马达 | X (日本 松下伺服 400W） Y (日本 松下伺服 400W） Z (日本 松下伺服 400W 带刹车 ） |
套 |
3 | |||
8 | 内部接线 | 德国 IGS 高耐折工业线缆 | 套 | 1 | |||
9 | 高精密光栅尺 | 高精度开放式贴片尺0.5um | 套 | 3 | |||
10 | 光学玻璃 | 高透射率玻璃、龙天定制 | 块 | 1 | |||
11 | 光学视觉量测仪软件 | 自主研发测量软件 | 套 | 1 | |||
2 | 计 算 机 系 统 |
机箱+24 寸 | CPU：I5 9500 (Inte1) 内存:16GDDR4*1(金士顿) 主板：AIMB-506G(研华) 存储:512GBSSD*12THDD*1(西数） 键鼠:罗技MK270 龙天键鼠 显示器:24 寸 |
1 套 | |||
全自动测量仪的测量功能
一、功能：包括三次元、二次元、工具显微镜、投影仪的功能。
二、功能强大的 2D/3D 测量系统
①光学座标系统为基点测量产品的任意二维尺寸。
②探针座标系统为基点测量产品的三维空间及二维平面尺寸。
③采用相同的座标系统，使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测 量完美结合。
全自动编程：光学测量及探针测量可同时在一组编程中混合使用。
基本功能介绍：

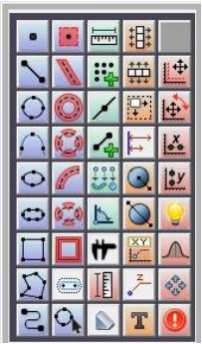

1.提供影像量测工具，可进行基本几何元素点线圆弧量测
2.组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线, 中心点，垂直距离，角平分线,两线交点等
3.形位误差量测，如同心度,真圆度,直线度,平行度等
4.强大之数学运算分析
5.影像直接经由计算机屏幕显示观察直接量测存盘
6.利用影像工具可快速进行 2D 轮廓边界点扫描
7.量测工件图形化显示，图形可存盘、打印，并可以转 TXT、WORD、EXCEL 及 AUTOCAD 档案式
8.提供公差分析，可进行有效之品管检验
9.工件的对象化可直接对对象进行几何基本运算
10.兼容于 2000, XP 操作系统
高级功能介绍：
11. 自动对焦
12.影像自动捕捉，操作简便，量测精度高
13.IUI 功能，以尽可能少的时间完成操作
14.AUTOCAD 读档，图形比对
15.全自动同心变倍，同一工件可在不同倍率下量测

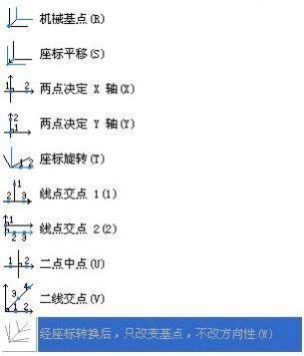

16.工作不必摆正，有座标转换功能，量测效率高
17.全自动编程测量(支持离线编程)
18.SPC 功能
19.静态量测功能。
20.工件测量图片取像功能。
软件介绍

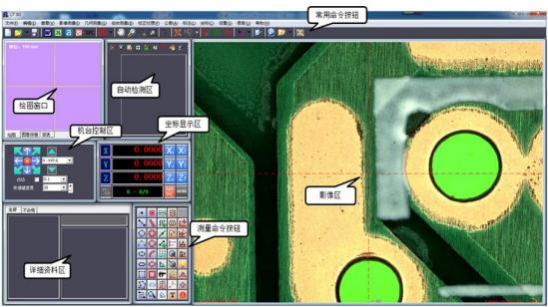

软件运行后的界面
以上是软件的其中一种界面形式，软件的界面布局可以根据显示器的大小、使用者的操作习惯自行定制。
