该系列设备的系统主要由 X 射线源、图像成像单元、计算机图像处理系统、机械系统、电气控制系统、安全防护系统、警示系统等七大部分组成 ，集现代无损检测、计算机软件技术、图像采集处理技术、机械传动技术及算法为一体 ，涵盖了光、机、电、算四大类技术领域 ，通过不同材料或厚度对 X 射线的吸收差异 ，对铸件结构进行成像然后识别铸件内部的疏松、缩孔、裂纹、冷隔、夹杂等缺陷；

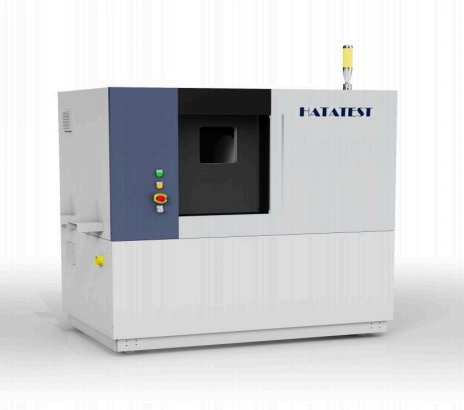

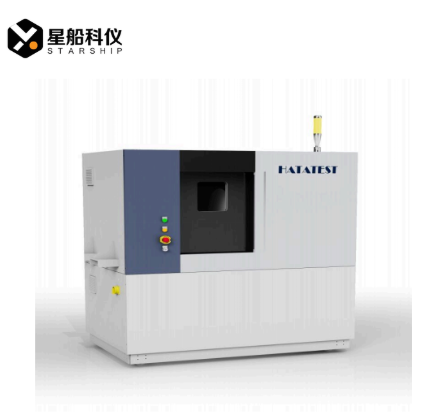

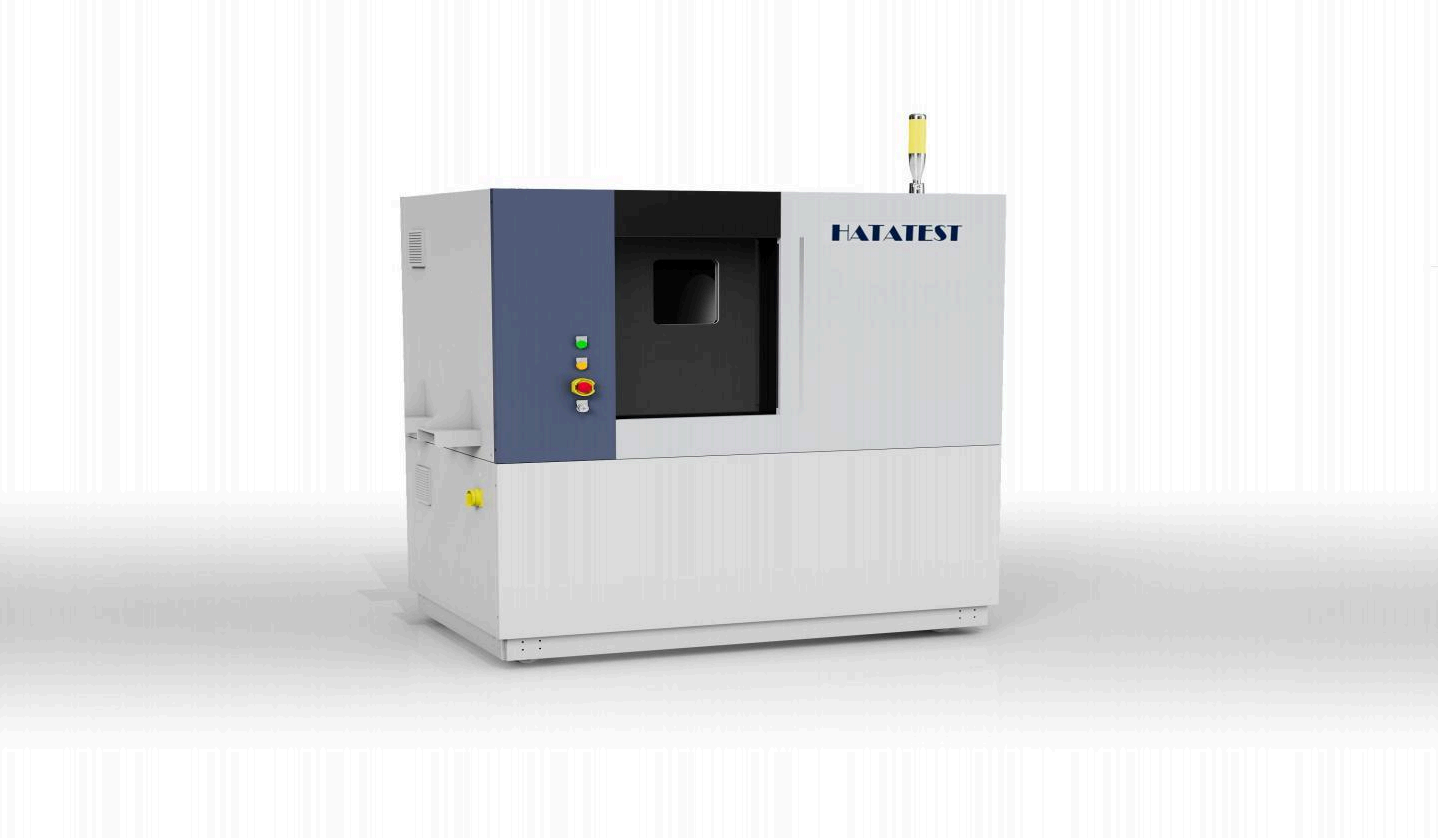

X 射线数字成像检测设备技术方案
一 、设备概述
设备名称 | X 射线数字成像检测设备 | 设备型号 、规格 | HT-160DR |
制 造 商 | 河南华探检测技术有限公司 | 产地 | 中国 |
该系列设备的系统主要由 X 射线源 、 图像成像单元 、计算机图像处理系统 、机械系统 、 电气控制系统 、
安全防护系统 、警示系统等七大部分组成 ， 集现代无损检测 、计算机软件技术 、 图像采集处理技术 、
机械传动技术及算法为一体 ， 涵盖了光 、机 、 电 、算四大类技术领域 ， 通过不同材料或厚度对 X 射线的吸收差异 ，
对铸件结构进行成像然后识别铸件内部的疏松 、缩孔 、裂纹 、冷隔 、夹杂等缺陷；
二、设备主要参数
分 类 | 项 目 | 类 型 | 参 数 及 功 能 |
射线源 | 类型 | 封闭型 | |
电压 | 160kV | ||
成像单元 | 类型 | 平板探测器 | |
主机 | DELL |
硬件配置 |
计算机 | 工作站 | 7010MT |
显示器 | 27 寸 | ||
载物台 | 检测物料尺寸 | φ400 × H500mm | |
最 大 样品 重 量 | 30kg |
三、配置清单
序号 | 部件名称 | 规格型号 | 品牌 | 数量 | 单位 | 备注 |
1 | 射线机 | 160kV | 华探 | 1 | 台 | |
2 | 平板 | 1717XN | 奕瑞 | 1 | 台 | 139 μm ，2 帧每秒 |
3 | 工装及电气 |
HTGZ | 华探 |
1 | 套 | |
4 | 工作站电脑 |
7010MT | 戴尔 |
1 | 套 | 8GB/512G/混合硬盘 SSD/I7-13700/i7Intel |
5 | 显示器 | S2725DS | 戴尔 | 1 | 台 | 含支架 |
6 | 监控 | 网口 | 海康威视 | 1 | 套 | |
7 | 铅房 | 1550 * 1000 * 1750mm(以 实际尺寸为准） | 华探 |
1 | 套 | |
8 | 软件 |
Xras V3 . 0 | 华探 |
1 | 套 | 图像采集保存 、 图像边缘增强 、测量工具包 、射线软控制。 |
四、关键部件介绍
1 . 160KV 射线源
最大管电压 | 160kV |
焦点尺寸（ EN12543 标准） | d ＝0.5 mm |
最大管电压下管电流 | 0 . 3MA-3 . 0MA |
五、项目案例
