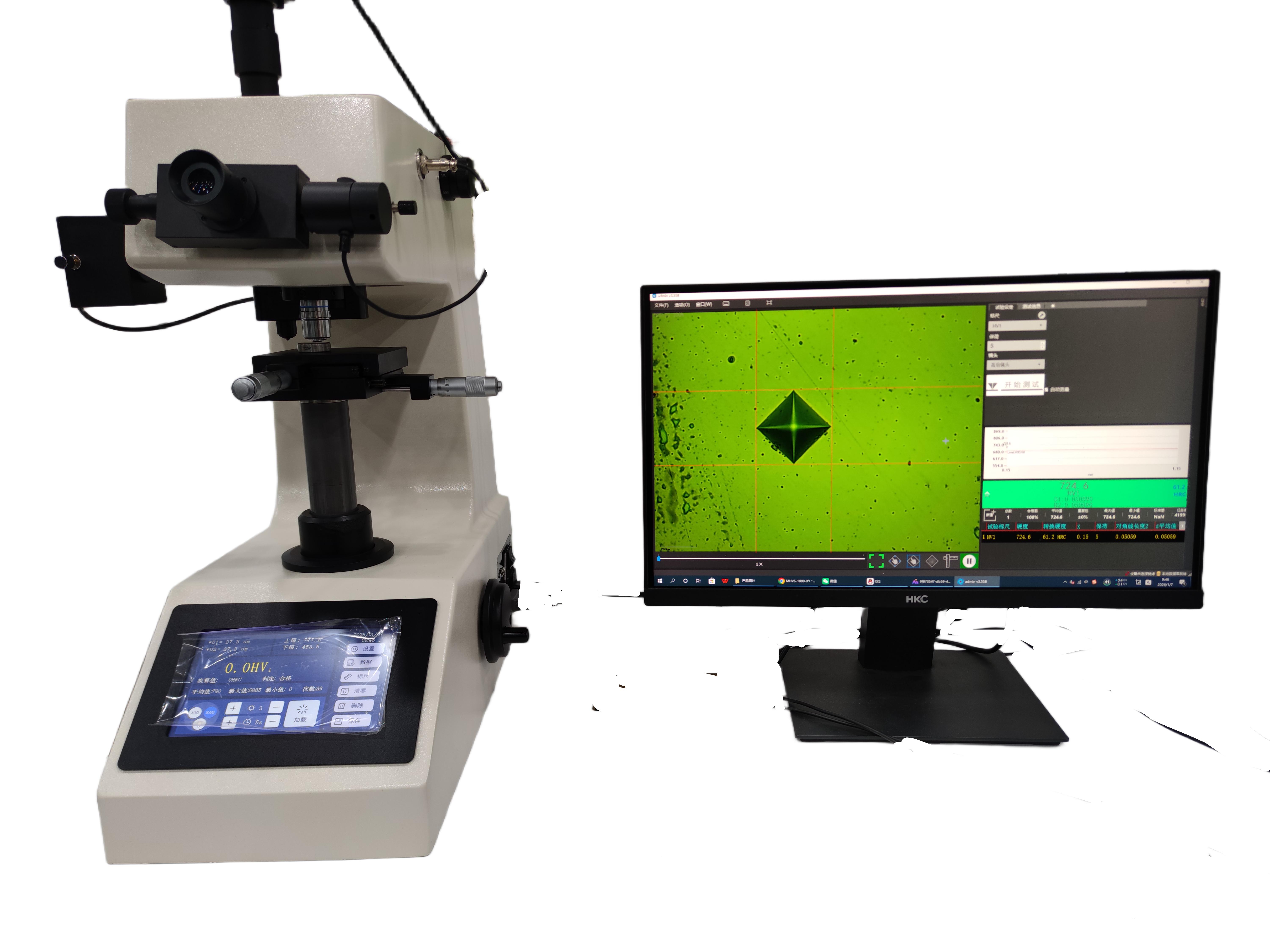

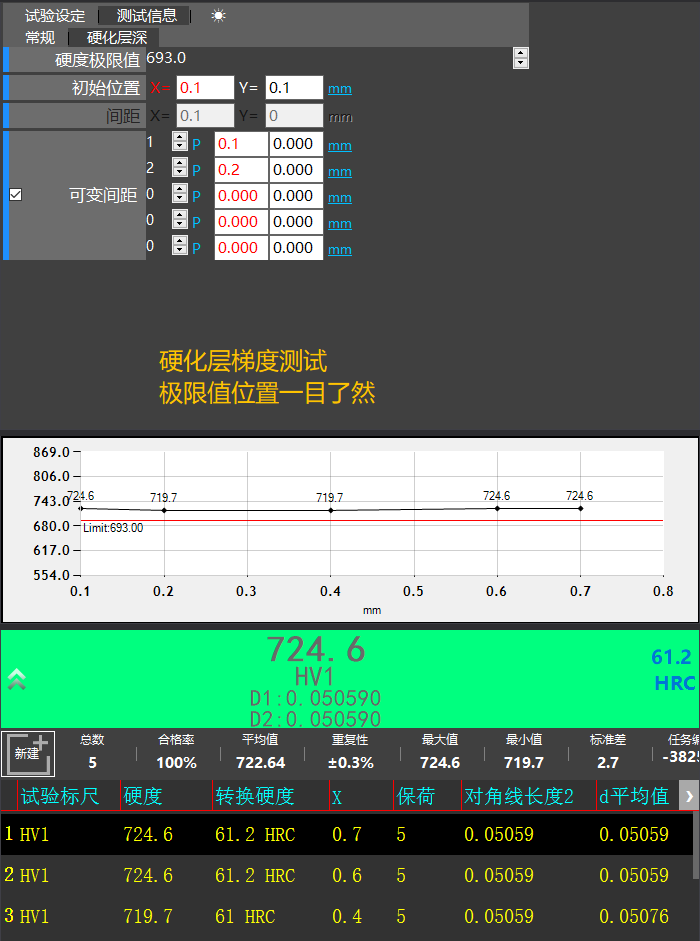

全自动维氏硬度图像测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种新专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
产品特点
u 通过按键能调节测量光源强弱
u 并能预置试验力保持时间
u 软件内置硬度值换算表
u 使用方便，测量精度高
u 硬度计还可根据用户特殊要求配制摄影装置
u 全自动加卸载控制
u 双光通道(目镜及CCD摄像通道), 可配接电脑控制系统
u 显微维氏和努氏硬度标尺的选择

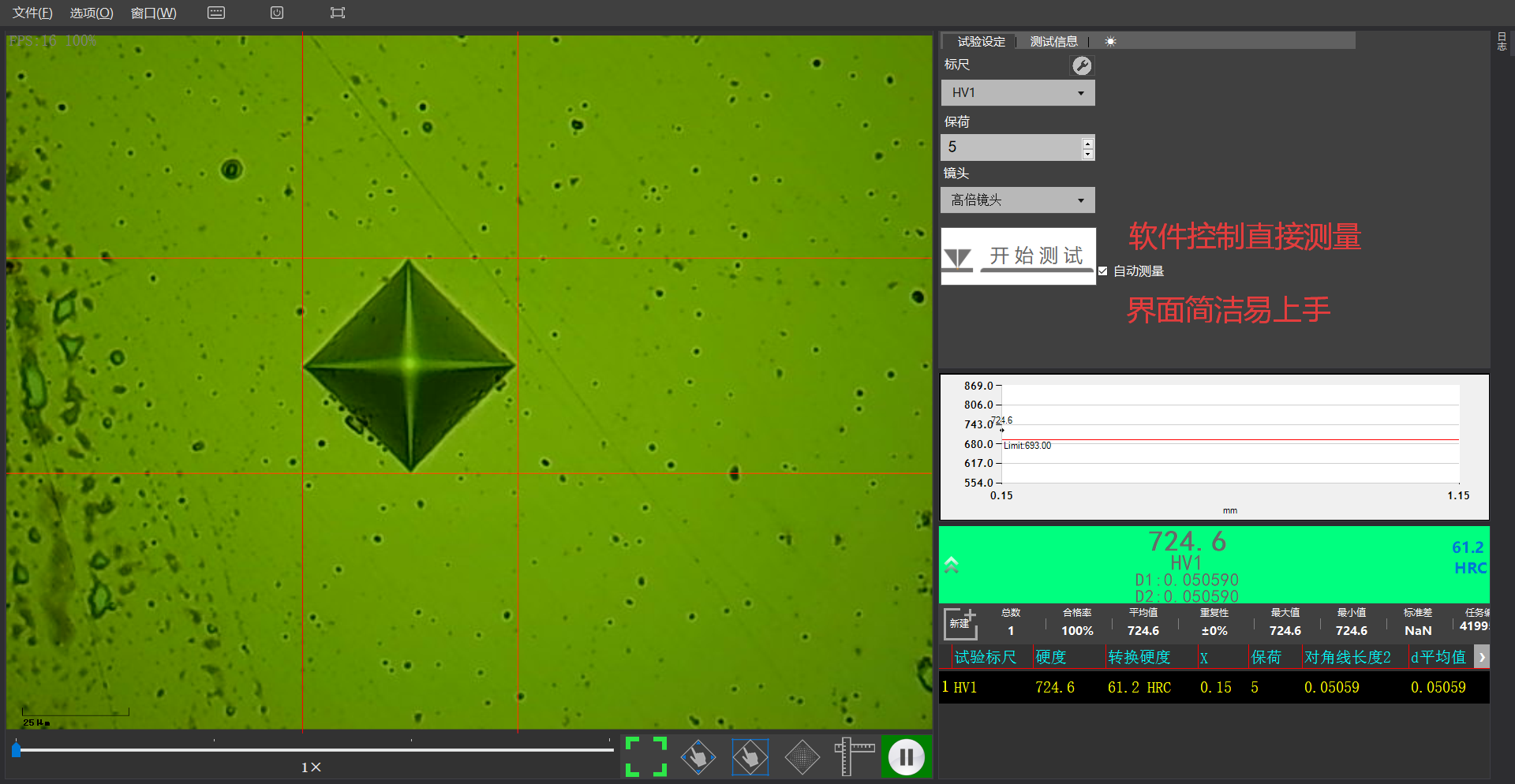

u 测试的硬度值，自动计算，自动显示
u 自动切换压头和物镜（自动转塔）
u 测试点自动定位精确
技术参数
产品型号 | XCHVS-1000 |
控制系统 | 精密步控系统 |
试验力 | 10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf |
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N | |
执行标准 | GBT4340、ISO 6507、ASTM_E92 |
测试单位 | 0.01µm |
硬度测试范围 | 5-4500HV |
试验力施加方法 | 自动（加荷、保荷、卸荷） |
测试显微镜放大倍率 | 100X（测试） |
400X（观察） | |
压头与物镜切换 | 自动 |
转换标尺 | HR、HB、HV |
试验力保荷时间 | 5-60s |
手动X-Y试台 | 尺寸：100*100mm 最大移动：25*25mm |
试件最大高度 | 120mm |
压头中心到机体距离 | 110mm |
电源 | AC220V+5%，50-60Hz |
外形尺寸（长宽高） | 490*350*540mm |
机器净重 | 约60kg |
软件主要技术参数
1. 自动平台：超精密研磨等宇航级加工工艺
2. 优越的密封性能，保证了长期使用回复精度的稳定性
3. 平台尺寸：255mmx205mm
4. XY向位移：60x55mm，步进0.625µm起
5. 回复精度：单程全程≤10µm 扫描全程≤20µm

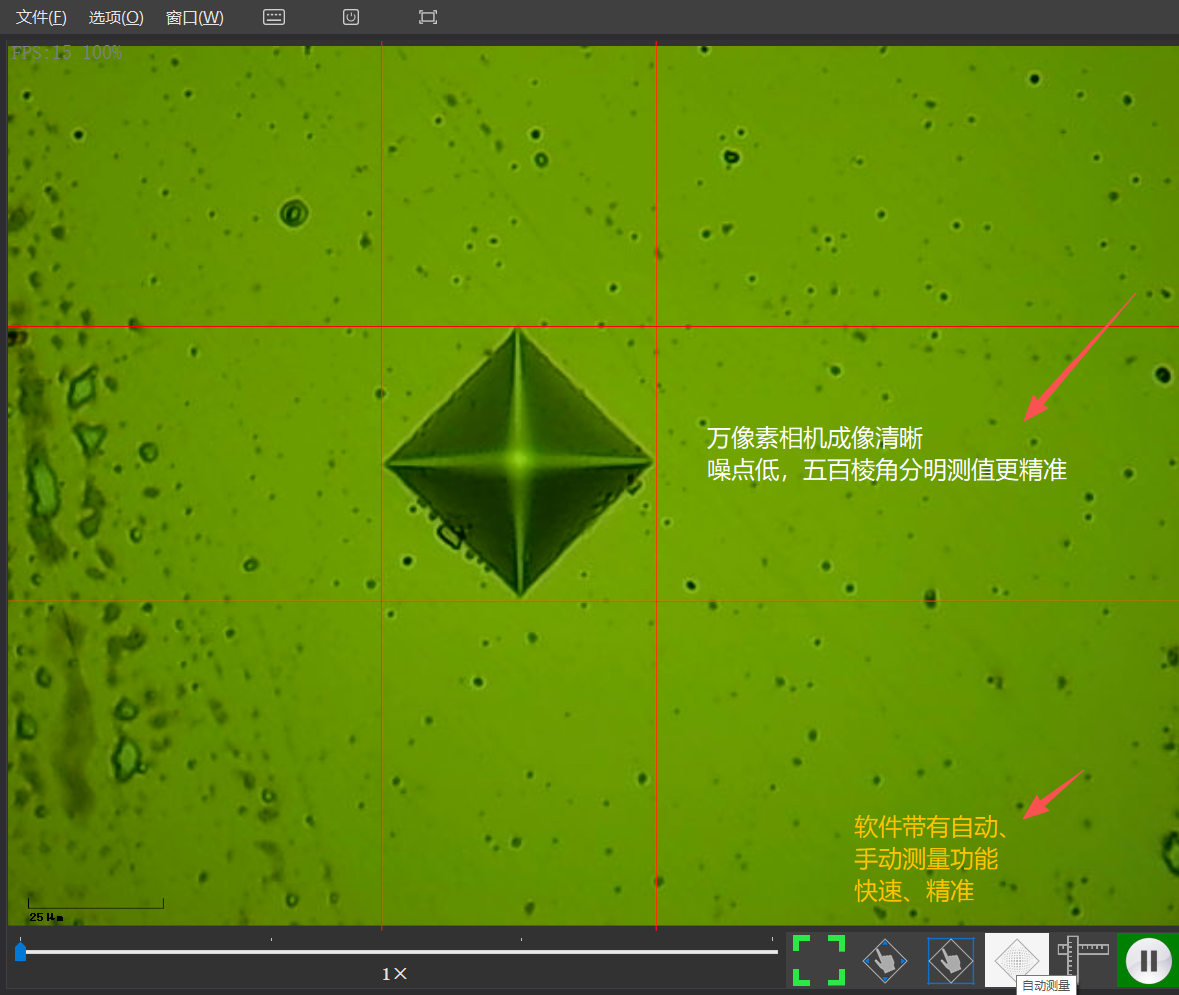

6. 摄像头：高速高清摄像头
主机标准配置
名称 | 数量 | 名称 | 数量 |
十字试台 | 1只 | 薄片夹持台 | 1只 |
平口夹持台 | 1只 | 细丝加持台 | 1只 |
螺丝刀 | 2把 | 水平调节螺钉 | 4只 |
10x测微目镜 | 1只 | 显微硬度块 | 2块 |
水平仪 | 1只 | 备用保险丝 | 2只 |
产品使用说明书 | 1份 | 产品合格证 | 1份 |
硬度测量系统的主要配置
序号 | 型号及规格 | 数量 | |
1 | 图像分析测量软件（加密狗及光盘） | 1 | |
2 | 500万高清摄像头 | 1 | |
3 | 标准行程：XY自动平台（行程：约60x55mm） | 1 | |
4 | XY自动平台控制系统 | 1 | |
5 | 1X C标准接口 | 1 | |
6 | 数据线 | 1 | |
7 | 品牌电脑 | 1 |
